3ds Max: подготовка чертежей для виртуальной студии, единая структура папок проекта и система именования файлов. / Skillbox Media

Содержание:

• Что такое виртуальная студия и зачем она нужна
• Всё, что нужно знать про исходные чертежи

Что такое виртуальная студия и зачем она нужна

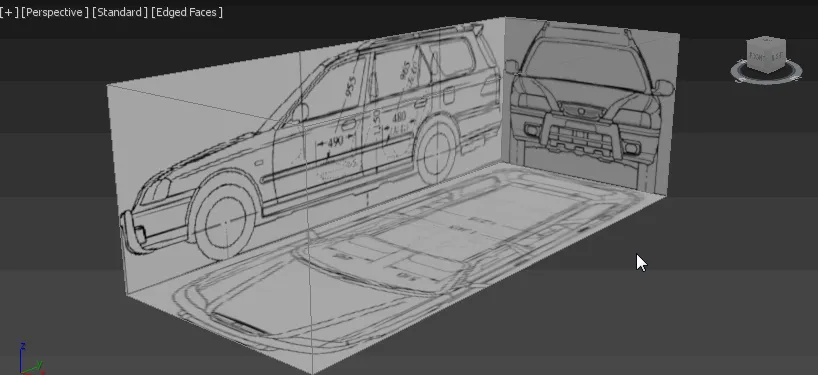

Виртуальная студия — это некий каркас, состоящий из плоскостей с чертежами всех проекций автомобиля: верх, лево/право, перед/зад.

Виртуальная студия нужна для того, чтобы максимально точно смоделировать автомобиль на основе чертежей — и это, пожалуй, один из самых важных этапов моделирования автомобиля.

Если окажется, что большая часть машины уже готова, а вы в самом начале допустили ошибки, исправить их будет очень трудно. Типичные проблемы — неправильно построена студия, не выдержаны единицы измерения, есть ошибки с масштабированием чертежей.

Виртуальные студии можно создавать разными способами: от моделирования по памяти до расположения чертежей или фотографий фоном в окне проекции.

Также можно моделировать автомобиль без виртуальной студии на основе создания опорных точек через дополнительный софт Image Modeller. Но тут есть нюанс: потребуются очень качественные рефы автомобиля практически со всех ракурсов.

Чтобы использовать большинство этих решений, нужен определенный опыт и наработанный скилл в моделировании. Я покажу вам классический, эффективный и достаточно простой способ создания виртуальной студии.

Прежде чем мы приступим к моделированию студии, давайте подготовим чертежи.

Всё, что нужно знать про исходные чертежи

Чтобы реализовать задуманное, нужны чертежи автомобиля. Я буду моделировать автомобиль Honda Orthia, Sports Utility Wagon.

Вы можете выбрать любую другую машину — все принципы как построения студии, так и моделирования всего автомобиля будут применимы к любой марке.

Чертежи для Хонды оказались такими же редкими, как и сама машина. Мне пришлось использовать общий чертёж с разрешением 820×549 на 72 dpi. Плюсы этого чертежа в том, что в нём указаны габариты и основные элементы кузова; детали можно будет потом уточнить по референсам. Существенный недостаток — маленькое разрешение картинки.

Вообще же чертежи искать достаточно просто, существуют даже специальные ресурсы с подборкой хороших чертежей — как платных, так и бесплатных.

Перед тем как перейти непосредственно в 3ds Max, давайте используем Photoshop, чтобы подготовить чертёж. Смысл подготовки чертежей в том, чтобы проверить пропорции автомобиля и соответствие основных габаритов между всеми проекциями.

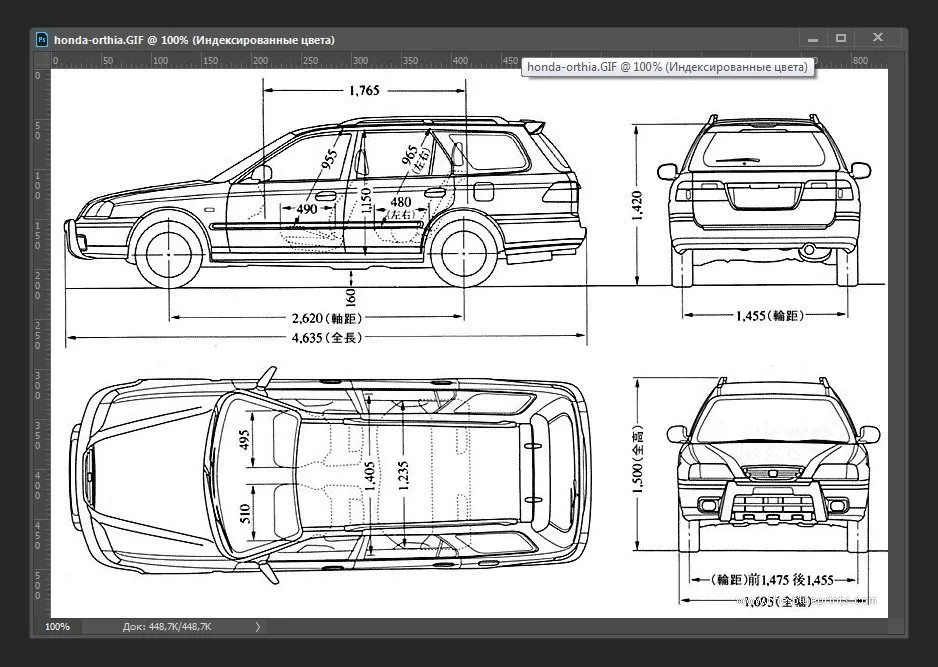

Откройте чертежи в Photoshop.

Чтобы проверить пропорции автомобиля, воспользуйтесь направляющими, которые можно вытянуть со стороны линейки. Если у вас вдруг не оказалось линейки, нажмите сочетание клавиш Ctrl + R.

Теперь нужно выставить направляющие по габаритам автомобиля на проекциях; при этом должна совпадать высота на всех проекциях, кроме вида сверху. Его нужно соотнести по ширине для вида сзади и спереди и по длине для вида сбоку.

Особо пытливые могут прокинуть направляющие по центру для вида спереди и сзади — в основном это нужно для чертежей с большим разрешением, чтобы проверить симметричность и размеры относительно оси. В моём случае это бессмысленно, я буду опираться исключительно на габариты, с которыми у меня на исходном чертеже тоже есть проблемы.

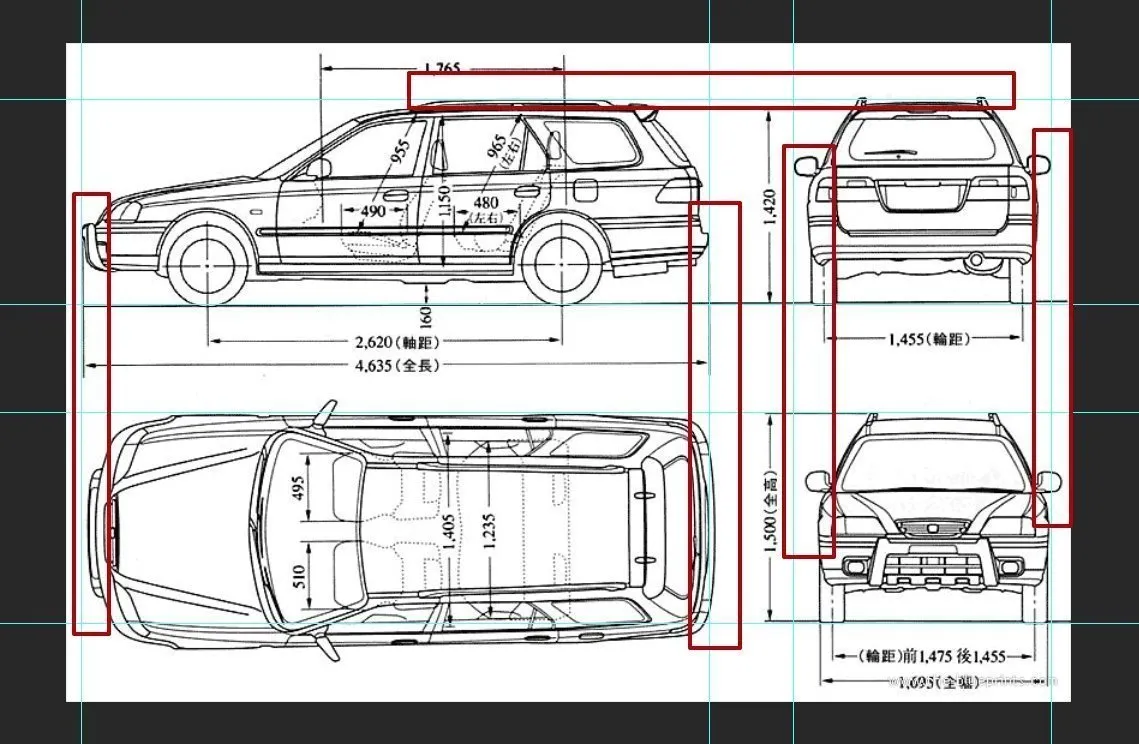

В отмеченных выше зонах мы видим расхождение и несоответствие размеров относительно направляющих как по высоте на проекциях сбоку и сзади, по длине на проекциях сбоку и сверху, так и по ширине на проекциях сзади и спереди. Необходимо это устранить путем выделения, сдвига и масштабирования проекций.

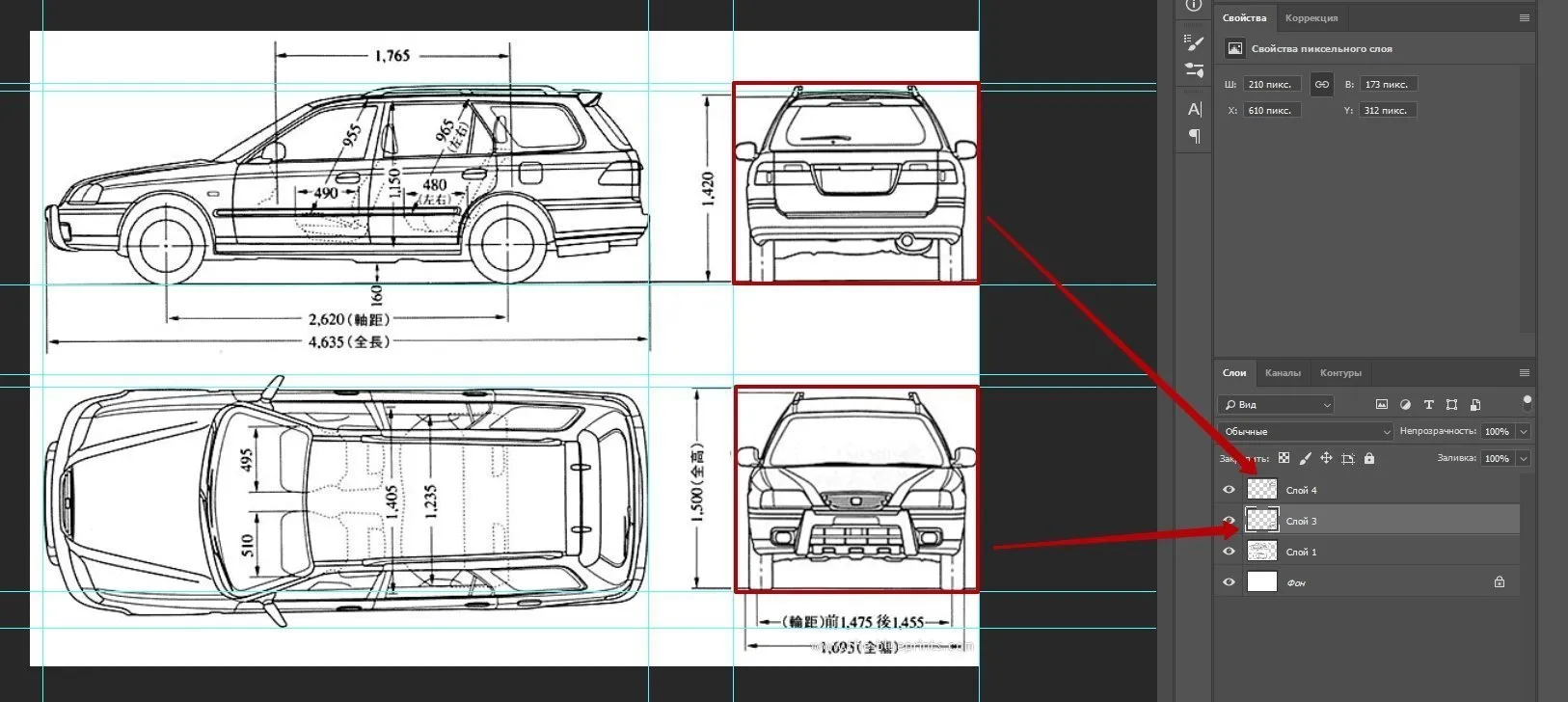

Я сделал следующее: перенёс две проекции сзади и спереди на отдельные слои, а проекцию сверху выделил и подвинул слегка влево, ровно до совпадения с направляющими.

Перенесённые проекции на отдельных слоях я масштабировал и подогнал под нужную высоту и ширину.

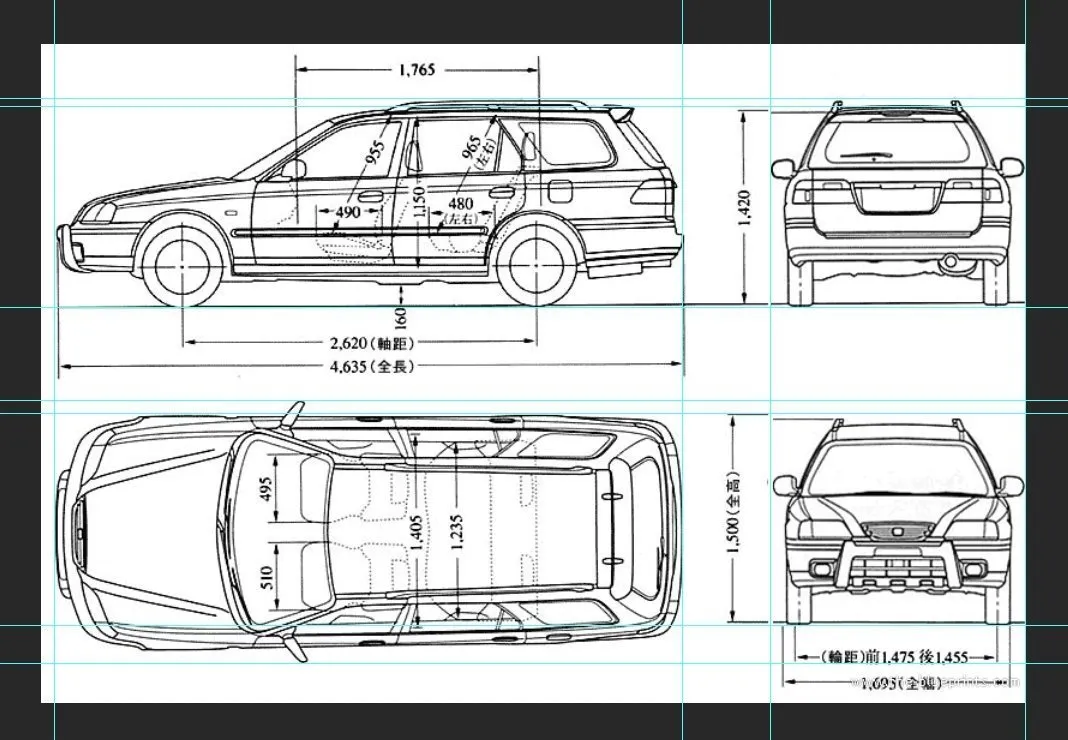

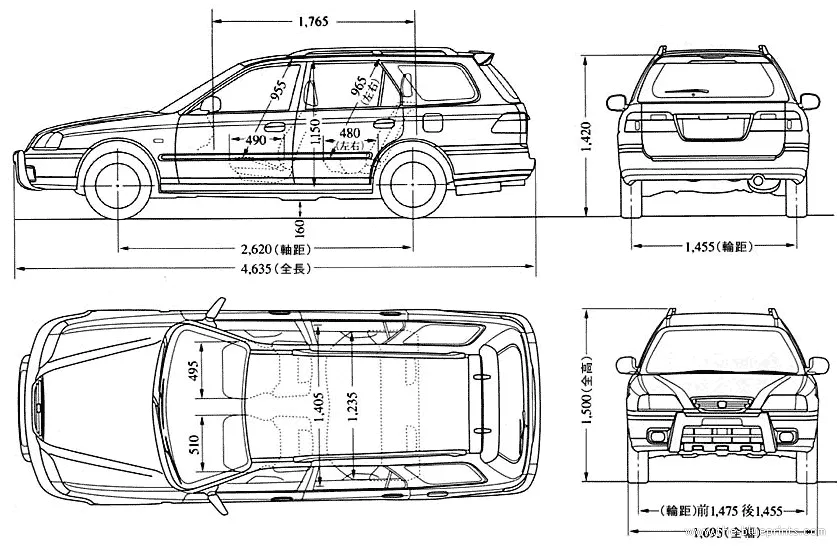

Получилось так:

Теперь габариты машины не выходят за пределы направляющих, отсутствуют зазоры. Проекции сзади и спереди я сместил к правому краю чертежа, так оказалось проще масштабировать. Также я набросил направляющие на проекцию сверху, чтобы её в дальнейшем было удобнее кадрировать.

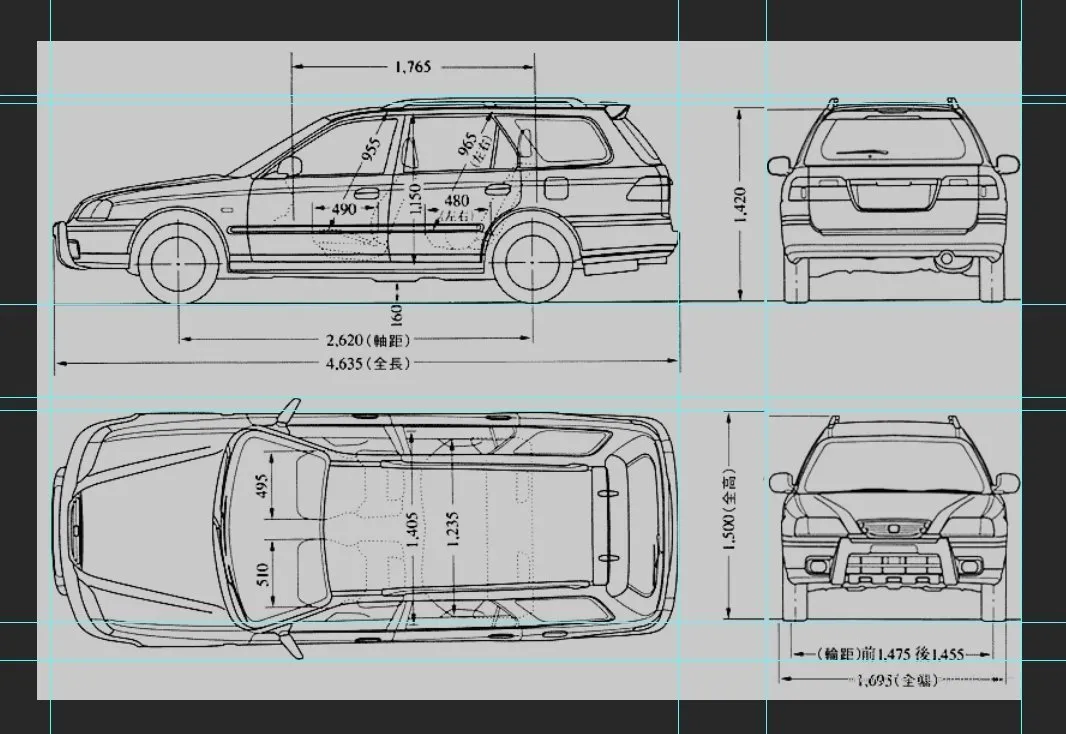

После того как габариты машины отображаются корректно, создайте новый слой поверх всёх слоёв, которые у вас есть. Залейте его светло-серым цветом #c9c9c9. Режим наложения установите Darken (Затемнение).

Вы можете использовать любой другой привычный вам способ затемнения: например, изменить уровни яркости и контрастности.

Нужно это для того, чтобы в дальнейшем белый фон не сливался с белыми рёбрами при моделировании.

Для настройки материала в 3ds Max необходимо нарезать чертёж на четыре отдельные картинки с проекциями: Front, Back, Left, Top.

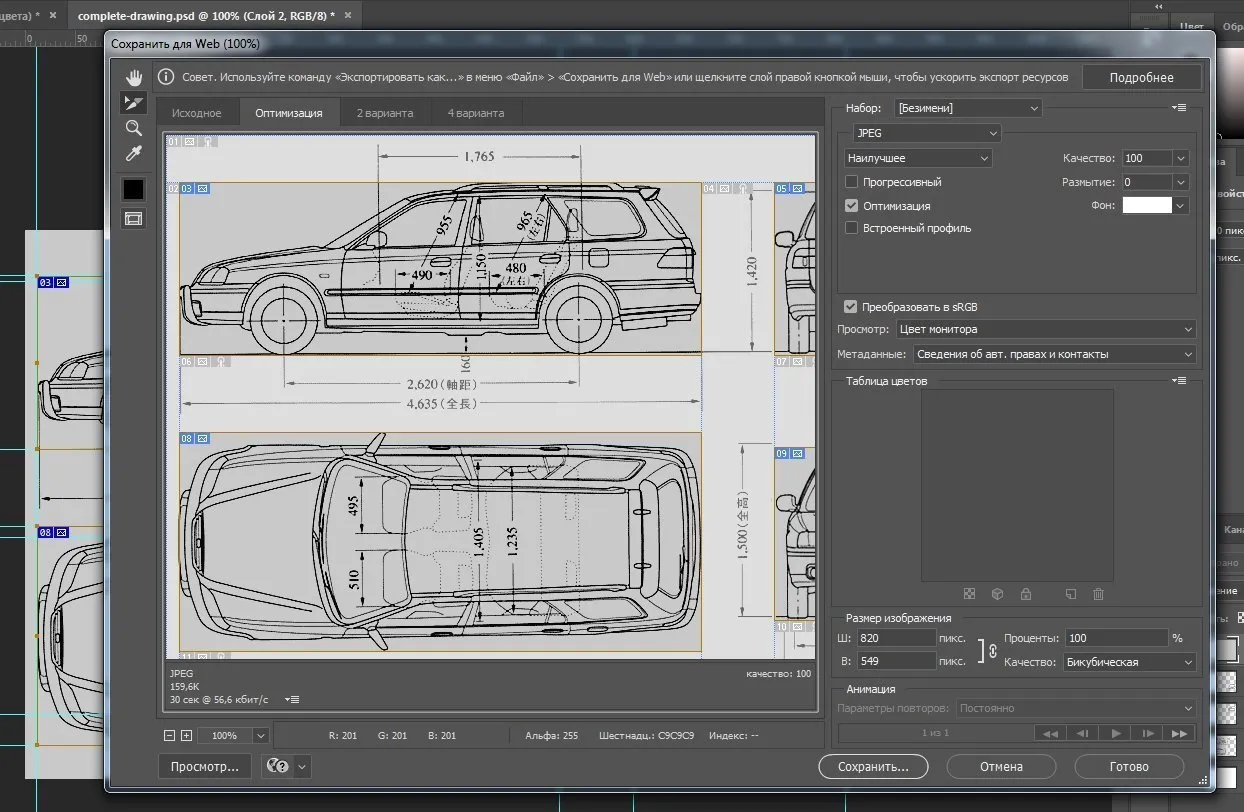

Дальше ещё проще: File — Export — Save for Web (Legacy) или нажмите сочетание клавиш Alt + Shift + Ctrl + S. Это уже устаревшая опция, но чертежи точно не испортит.

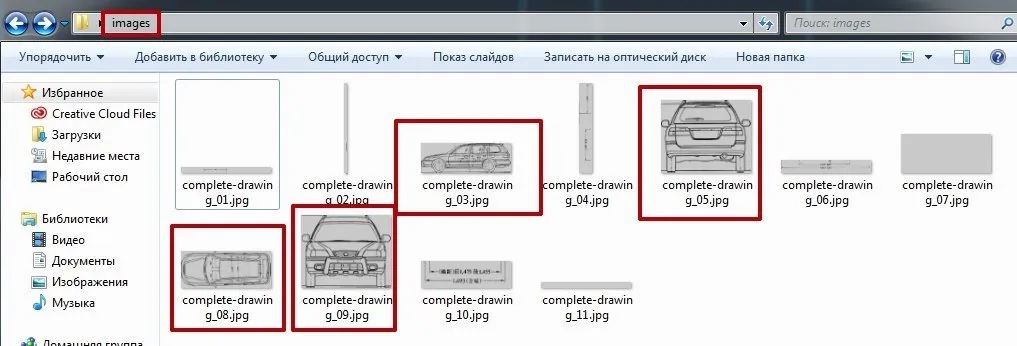

Поставьте нужное качество, выберите расширение и нажмите кнопку Сохранить. Укажите место, где автоматически будет создана папка images. Туда сохранятся все ваши изображения, в том числе и фоны между проекциями, которые не понадобятся. Уберите лишнее или просто скопируйте нужные вам картинки проекций в другое место, а эту папку удалите. Не забудьте переименовать изображения: Left, Top, Back, Front.

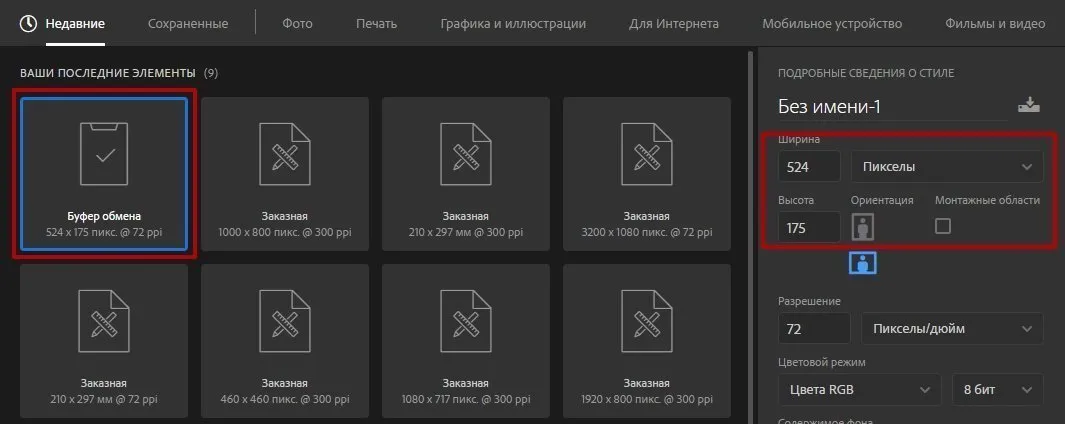

Если этот способ не устраивает, можете попробовать другой: выберите инструмент выделения Rectangular Marquee Tool (M), выделите нужную проекцию, например вид слева (желательно, чтобы была включена привязка по направляющим), и скопируйте его в буфер обмена Ctrl + C. Затем нажмите Ctrl + N для создания нового документа. Откроется окно с размерами выделенного фрагмента:

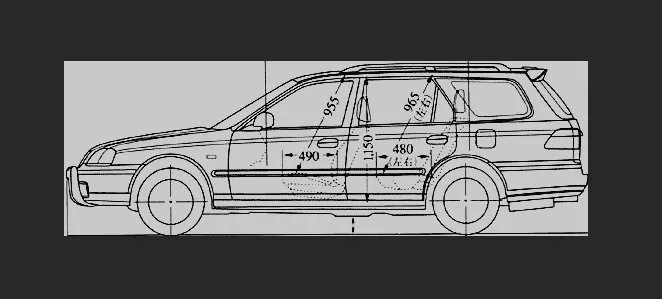

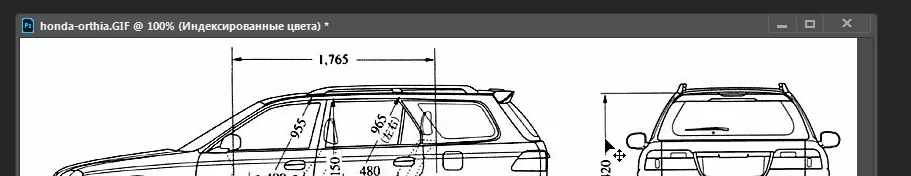

Нажмите кнопку Создать и сразу же Ctrl + V, чтобы подтянуть картинку из буфера обмена. Получится так:

Ну а дальше File — Save As, сохраните изображение в нужную папку и не забудьте дать правильное название Left. Повторите для всех четырёх фрагментов.

На этом этап подготовки чертежей завершён, переходим в 3ds Max.

Перед тем как моделировать студию, поговорим немного про начало работы над проектом: как его правильно создать, какая существует иерархия папок, какие папки за что отвечают. Это важно, поскольку сильно экономит время на рутинные операции — например на то, чтобы найти ту самую папку (привет авторам блокбастера «Новая папка»), нужный файл и под конец увидеть, что все пути к вашим текстурам слетели.

Особенно актуальны строгие правила для 3D-студий. При отсутствии одного 3D-моделлера его коллега должен знать, где находится тот или иной проект и как он может называться. Нужная папка проекта целиком копируется, например, с сервера или облака на компьютер и дорабатывается, при этом все пути будут корректны и ни одна текстура не слетит.

Переходим к созданию проекта в 3ds Max. Для создания правильной структуры папок выберите File — Project — Create Default и разместите ваш проект в папке Project-HondaOrthia01, которая находится в папке 3dProjects — это папка, где хранятся все ваши проекты.

Так будет проще ориентироваться: второй проект будет называться уже Project-ProjectName02 и также будет находиться в папке 3dProjects.

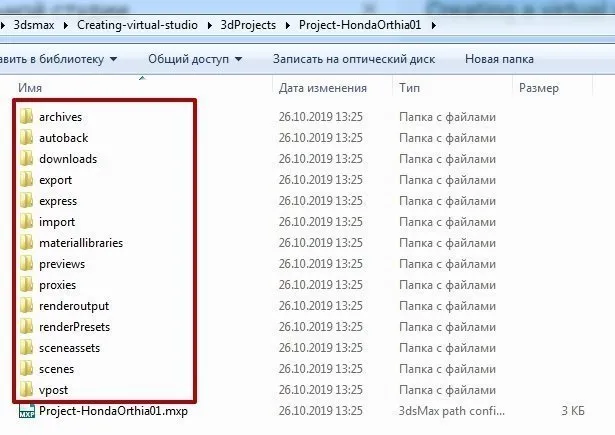

После создания проекта перейдите в папку этого проекта (в моём случае — Project-HondaOrthia01) и посмотрите, какую структуру предлагает нам 3ds Max из коробки.

Выставите нужное количество отмен, например 50–70 — этого более чем достаточно.

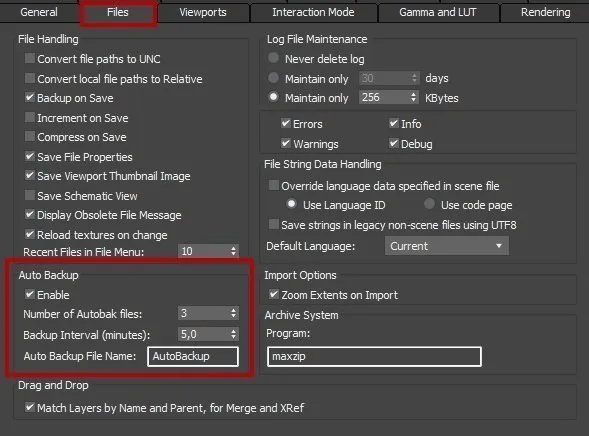

Не закрывая окно, перейдите на вкладку Files для настройки бэкапов.

Здесь вы можете настроить количество сохраняемых бэкапов, интервал сохранения бэкапов и переименовать бэкап на свое усмотрение.

Бэкапы будут автоматически сохраняться в папку autoback.

Вот мы и настроили правильную структуру папок и сделали много подготовительной работы; теперь нам ничто не помешает создать отличную виртуальную студию для автомобиля.
