Логические (битовые) операции — это действия, которые программисты используют для работы с битами. Таких операций существует несколько: AND (И), OR (ИЛИ), XOR (исключающее ИЛИ), NOT (НЕ), а также побитовые сдвиги влево и вправо. Ещё существуют операторы NAND и NOR, но они не относятся к основным, поэтому в этой статье рассматривать их не будем.

Операции с логическими значениями впервые описал математик Джордж Буль — отсюда в языках программирования появилось ключевое слово boolean (bool), которое обозначает тип данных для хранения логического битового значения. Оно может быть равно 1 (истина) или 0 (ложь).

• Операция XOR (исключающее ИЛИ)
• Операция AND (И)
• Операция OR (ИЛИ)
• Операция NOT (НЕ)
• Побитовые сдвиги
• Самое главное
• Таблица ASCII

Логическая (битовая) операция XOR (исключающее ИЛИ)

Побитовый оператор XOR обозначается знаком ^. Результат этой операции истинен, когда только один из битов равняется единице. Вот так это выглядит в таблице истинности:

Операция XOR широко применяется в криптографии при шифровании данных. Для этого нужен специальный ключ, с помощью которого информацию можно будет закодировать.

Читайте также:

Бит и байт: гайд по единицам измерения информации

Давайте зашифруем слово hello ключом ABC. Для этого переведём каждый символ по таблице ASCII в двоичную систему счисления. У нас получится следующее:

• h = 1101000;
• e = 1100101;
• l = 1101100;
• o = 1101111;
• A = 1000001;
• B = 1000010;
• C = 1000011.

Теперь, используя оператор XOR, зашифруем каждый символ слова hello каждым последующим символом ключа. Такой алгоритм можно реализовать на любом языке программирования, мы сделали это на Java:

Если запустить код, то в терминале появятся символы ) ‘ / — -. Именно так и выглядит зашифрованное слово hello:

Алгоритм посимвольно кодирует слово hello каждым последующим символом ключа ABC, а под капотом компьютер переводит каждый символ в двоичную систему счисления и применяет оператор XOR:

Для расшифровки получившегося значение нужно снова провести операцию XOR со строкой) ‘ / — — и нашим ключом:

Как вы видите, мы снова получили исходное значение — hello:

Логическая (битовая) операция AND (И)

Побитовый оператор AND обозначается символом &. AND делает то же, что и обычное умножение, поэтому в большинстве случаев в таблице истинности результат будет ложным:

Например, совершим логическое умножение букв R и Y. Для этого с помощью таблицы ASCII найдём двоичные значения букв и столбиком перемножим каждый бит:

Мы получили двоичное число 01010000, которое по таблице ASCII равняется числу 80 и букве P. Логическое умножение также можно реализовать в виде кода, к примеру, на Java:

Метод Integer.toBinaryString() позволяет посмотреть, как тот или иной символ выглядит в двоичной системе счисления. Эти строки указаны лишь для примера, чтобы посмотреть, как работает операция AND. Скрипт будет правильно работать, даже если в нём будет только последняя строчка с логическим умножением:

Читайте также:

Троичный процессор: утопия или технология будущего?

Логическая (битовая) операция OR (ИЛИ)

Побитовый оператор OR обозначается знаком |. Этот оператор работает как обычное арифметическое сложение. Единственное исключение в том, что отсутствуют разряды, то есть при сложении двух единиц всё равно получится единица (1 | 1 = 1):

Для примера напишем скрипт, который просчитает значения таблицы истинности и выведет её в консоль. В первой строчке объявим массив возможных комбинаций таблицы истинности, а далее в цикле проведём операцию OR с каждой парой значений:

Если запустить код, то в консоли появится таблица истинности для операции OR:

Логическая (битовая) операция NOT (НЕ)

Побитовый оператор NOT обозначается знаком ~. NOT — унарный логический оператор, то есть применим только к одному биту. Операция инвертирует 0 в 1 и наоборот. Его ещё называют логическим отрицанием:

Рассмотрим, как логическая операция NOT работает с цветами RGB-палитры. Каждый цвет в компьютере закодирован тремя числовыми значениями, которые мы можем перевести в двоичную систему счисления.

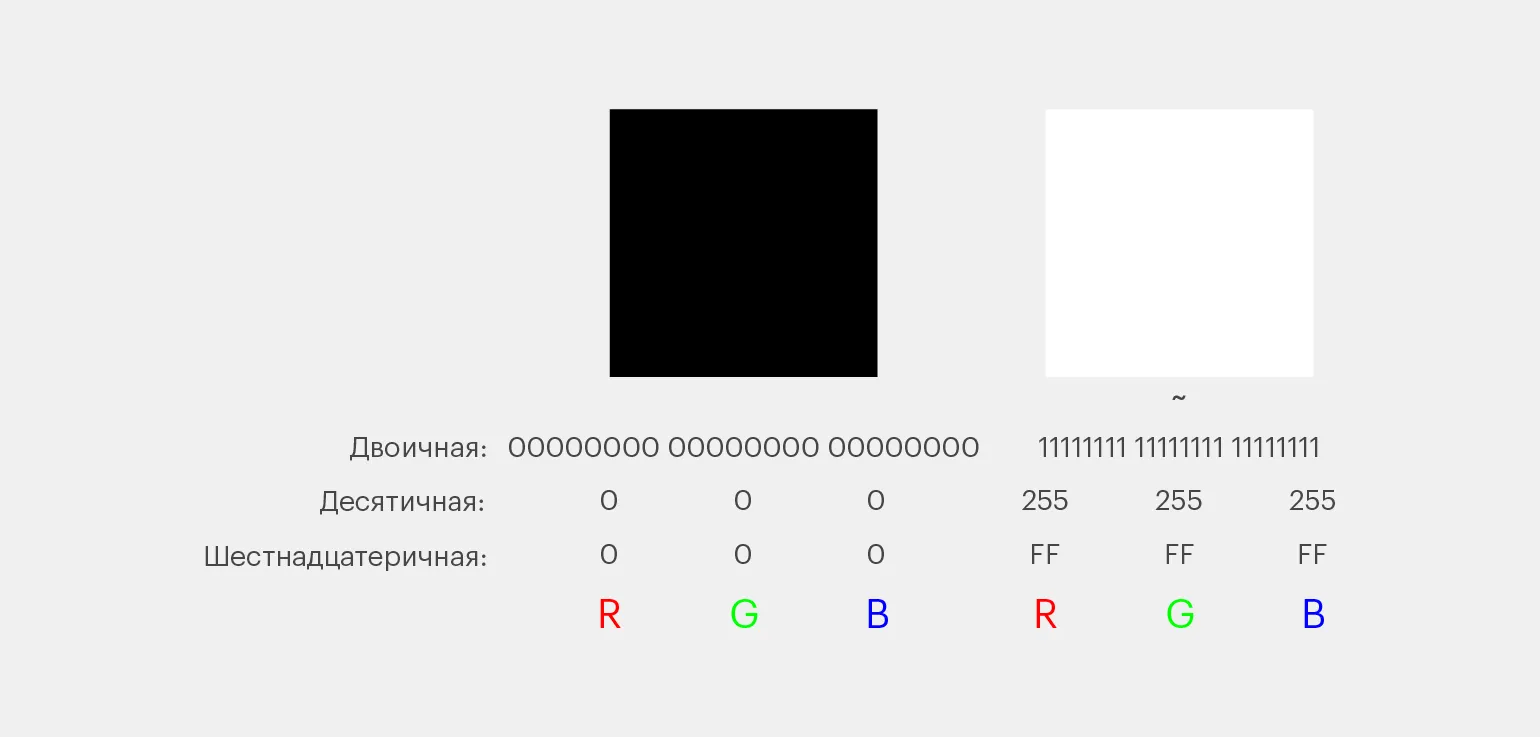

Например, чёрный цвет в RGB-палитре записывается тремя нулям: (0, 0, 0), а в двоичной системе счисления это будет (00000000, 00000000, 00000000). Если инвертировать каждое значение оператором ~ (NOT), то у нас получится (11111111, 11111111, 11111111). В десятичной системе счисления это будет (255, 255, 255), а в RGB-палитре так записывается белый цвет:

Логические операции побитовых сдвигов

Операторы побитового сдвига обозначаются двумя знаками: >> (сдвиг битов вправо) и << (сдвиг битов влево). С помощью этих операторов можно сдвинуть всю битовую цепочку влево или вправо.

Например, возьмём переменную X, равную 4, что в двоичном представлении будет 100:Если мы применим оператор побитового сдвига влево <<, то получим двоичное значение 1000, что в десятичном представлении будет равняться 8. Видно, что значение увеличится в два раза:

Если мы применим сдвиг вправо >>, то значение уменьшится в два раза. К примеру, возьмём число 32:

Операциями побитового сдвига можно заменить деление и умножение на два. В реальных проектах надо внимательно применять эти операторы, так как в языках программирования они реализованы по-разному.

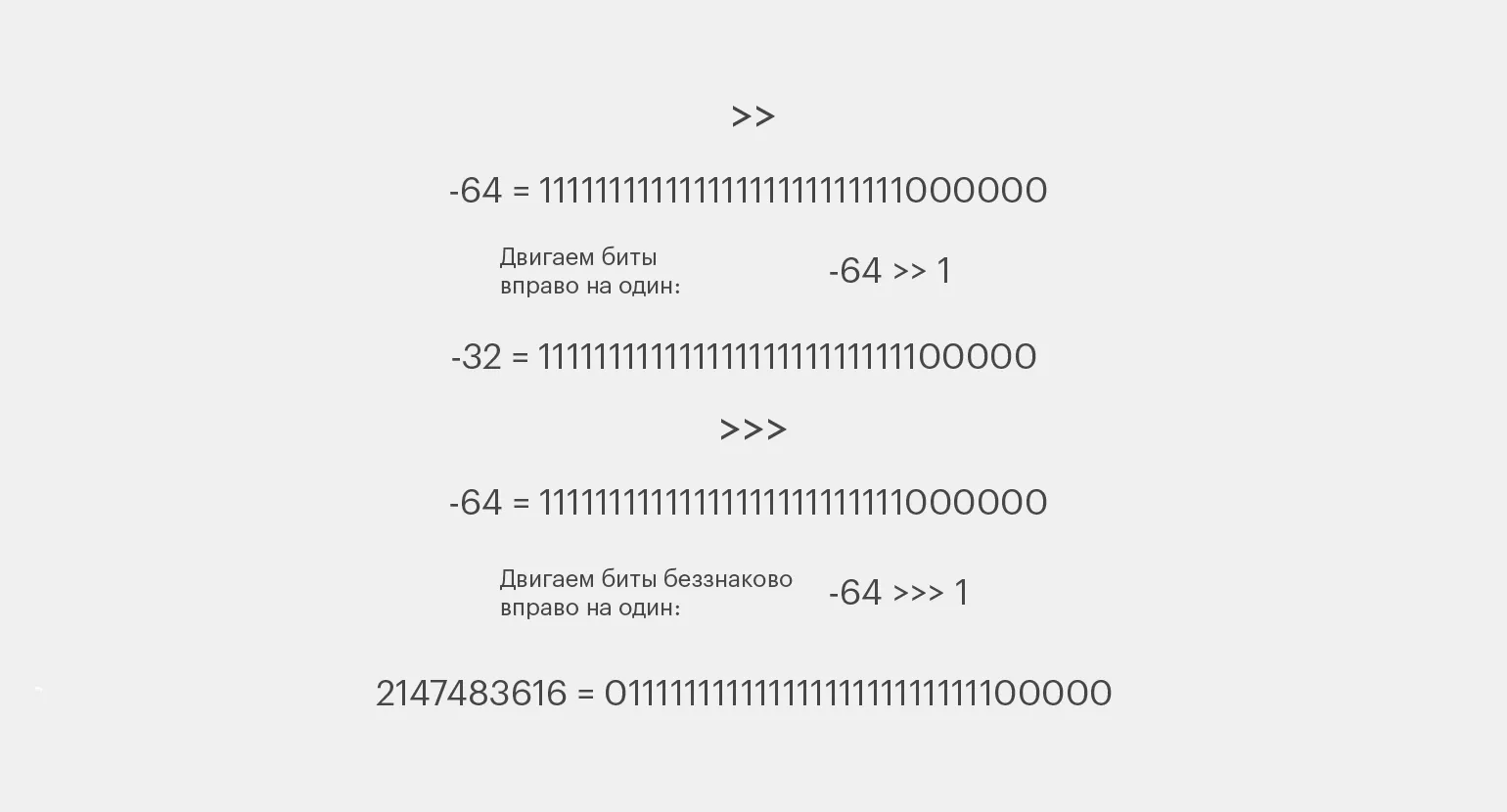

В некоторых языках программирования, например Java, Kotlin, C# и JavaScript, есть оператор >>> — беззнаковый сдвиг битов вправо. Дело в том, что в двоичном представлении чисел в этих языках, если первый бит равен нулю, значит, число положительное, а если единице — отрицательное. В таком случае обычная операция сдвига не трогает самый первый бит, оставляя число с тем же знаком. А операция беззнакового сдвига перемещает все биты:

Самое главное

Сегодня вы узнали, какие существуют основные логические операции и как они работают. Кратко пройдёмся по каждому оператору:

• AND (И) — обозначается знаком & и умножает биты друг на друга. Значение истинно, когда оба бита равны единице.
• OR (ИЛИ) — обозначается знаком | и складывает два бита, не превышая разряда числа. Значение истинно, когда один или два бита равны единице.
• XOR (исключающее ИЛИ) — обозначается как |. Истина, если только один бит равен единице.
• NOT — инвертирование бита. Единицу превращает в ноль и наоборот.
• >> — побитовый сдвиг вправо. Сдвигает цепочку битов вправо. Применяясь в программировании, эта операция не изменяет положительность или отрицательность числа.
• << — побитовый сдвиг влево. Сдвигает биты влево, с конца добавляя ноль. Положительность или отрицательность также не изменяет.

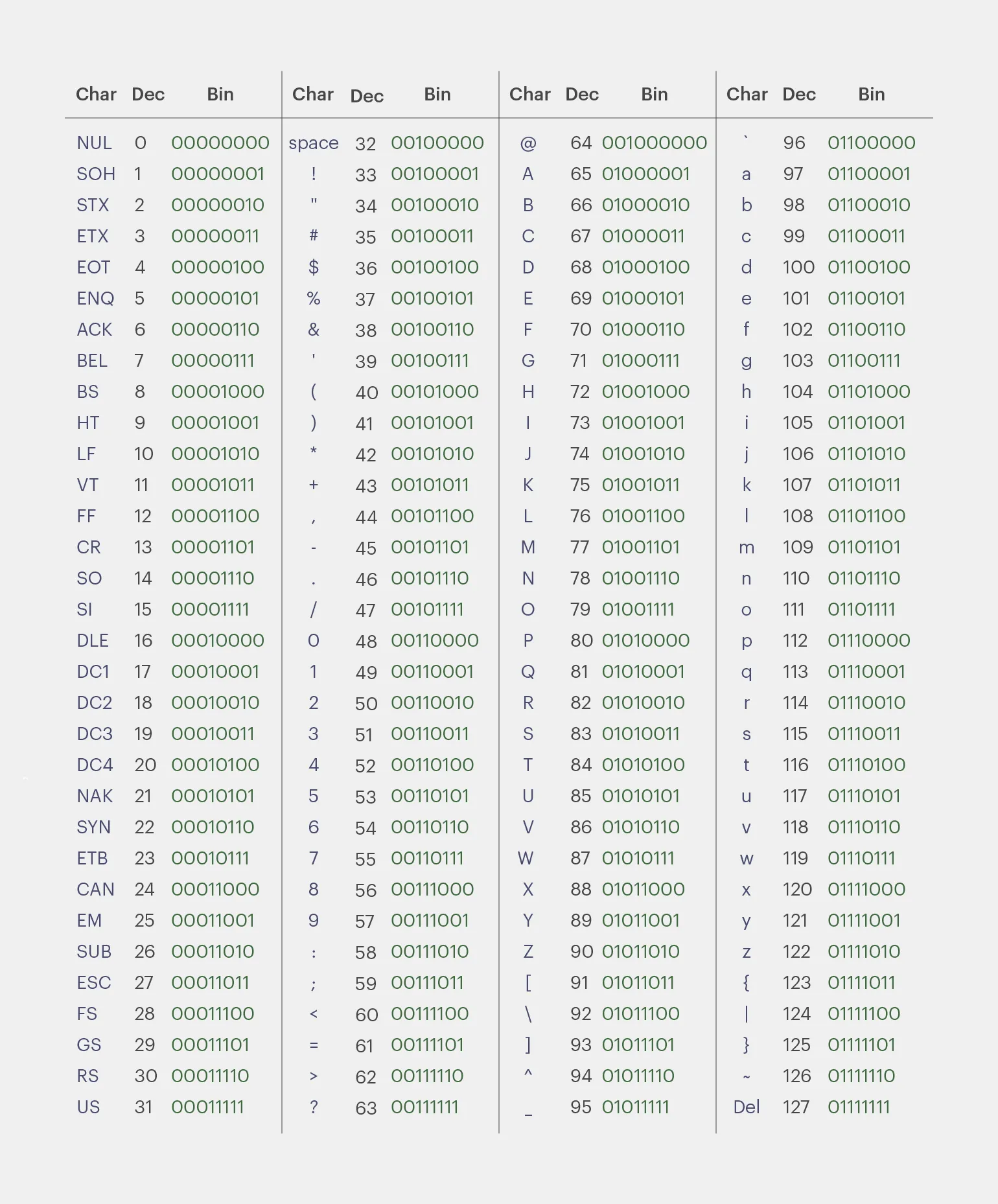

Таблица ASCII

ASCII — стандарт кодирования букв латинского алфавита, цифр, знаков препинания и специальных символов. В 1963 году Американская ассоциация стандартов приняла ASCII как основной способ представления текста в компьютере.
