Содержание:

• Определение и необходимость использования сценариев взаимодействия
• Процесс разработки сценариев использования системы
• Виды use case
• Пошаговое руководство по созданию use case
• Примеры use case
• Наиболее востребованные инструменты и платформы для разработки сценариев использования
• Сравнение: use case и user story – ключевые отличия

Перед тем как разработать новое программное обеспечение, компании следует четко определить, какие именно бизнес-задачи и потребности пользователей оно должно удовлетворять, а также каким образом это будет происходить. Для этого создается сценарий использования (use case), который помогает лучше понять эти аспекты.

В данной статье мы подробно исследуем, что представляет собой этот документ, какие проблемы он помогает решить, а также как грамотно его оформить.

Содержание

• Использовательский сценарий, или use case, представляет собой описание конкретной ситуации, в которой взаимодействует пользователь с системой или продуктом. Этот инструмент позволяет проанализировать требования и понять, как именно будет происходить взаимодействие между пользователем и системой.

  Use case становится необходимым в различных ситуациях, особенно на этапе проектирования программного обеспечения или разработки новых продуктов. Он помогает четко определить функциональные требования и ожидания пользователей, обеспечивая более глубокое понимание их потребностей. Также пользовательские сценарии способны выявить возможные проблемы и ограничения, которые могут возникнуть в процессе использования, что позволяет заранее продумать решения и улучшить конечный продукт.

• Процесс разработки сценария использования включает несколько ключевых этапов.

  Сначала необходимо определить цель проекта и выявить основные требования пользователей. На этом этапе важно понять, какие задачи должен решать продукт и какие функции будут наиболее востребованы.

  Следующим шагом является создание персонажей, представляющих целевую аудиторию. Эти образы помогают лучше понять желаемый опыт пользователя и его взаимодействие с продуктом.

  После этого следует прописать сценарий, который включает последовательность действий персонажей. Важно детализировать каждое взаимодействие, чтобы отразить все возможные варианты, включая успешные и проблемные ситуации.

  Завершает процесс проверка и тестирование созданного сценария. На этом этапе сценарий обсуждается с командой и потенциальными пользователями, чтобы выявить недостатки и внести необходимые корректировки.

  Таким образом, создание сценария использования — это многогранный процесс, требующий внимательного подхода к каждому из его этапов.

• Существует несколько категорий сценариев использования (use case), которые можно классифицировать по различным критериям. Главные из них включают:

  1. **Основные сценарии (Main Use Cases)** — это ключевые функции системы, которые обеспечивают ее основное предназначение и удовлетворяют запросы пользователей.

  2. **Альтернативные сценарии (Alternative Use Cases)** — эти сценарии описывают варианты выполнения основной функции, включая возможные ошибки или отклонения от нормального процесса.

  3. **Расширенные сценарии (Extended Use Cases)** — они добавляют дополнительные функции или шаги к основным сценариям, предоставляя более детализированное представление о взаимодействии пользователя с системой.

  4. **Сценарии для разных ролей (Role-Based Use Cases)** — такие сценарии фокусируются на различных типах пользователей и их взаимодействии с системой, что позволяет учесть разнообразие потребностей и ожиданий.

  5. **Сценарии на уровне системы (System Use Cases)** — они ориентированы на технические аспекты и взаимодействие между компонентами системы, а не на действия пользователя.

  Эти классификации помогают лучше понять и проанализировать требования к системе, а также спроектировать ее функционал в соответствии с потребностями пользователей.

• Создание сценария использования (use case) — это процесс, который требует внимательности и систематического подхода. Вот пошаговая инструкция, которая поможет вам в этом.

  Первый шаг — определите цель сценария. Опишите, какую задачу должен решить пользователь и какие результаты он ожидает получить, взаимодействуя с системой.

  На следующем этапе выделите участников. Это могут быть как непосредственные пользователи системы, так и другие заинтересованные стороны, такие как администраторы или внешние системы.

  Затем переходите к описанию сценария. Начните с основного потока событий, который включает в себя последовательность действий, выполняемых пользователем, а также реакции системы на каждое из этих действий. Убедитесь, что все шаги логично выстроены и легко воспринимаются.

  После этого рассмотрите альтернативные сценарии. Это необходимо для того, чтобы учесть возможные отклонения от основного потока, такие как ошибки пользователей или системные сбои, и описать, как система должна реагировать в таких случаях.

  В заключение, не забудьте добавить дополнительные детали, такие как предположения, ограничения и требования к системе. Это поможет лучше понять контекст сценария и его рамки.

  Следуя этим шагам, вы сможете создать четкий и понятный сценарий использования, который будет полезен как для разработки, так и для тестирования системы.

• Примеры сценариев применения из практического опыта.
• Существует множество востребованных инструментов и платформ, предназначенных для разработки сценариев использования.
• Основное отличие между use case и user story заключается в их предназначении и структуре. Use case, или сценарий использования, представляет собой детализированное описание взаимодействия пользователя с системой, акцентирующее внимание на конкретных действиях и результатах. Он часто включает в себя различные варианты сценариев, условия и возможные исключения.

  С другой стороны, user story, или пользовательская история, является более кратким и менее формализованным описанием требований. Она сфокусирована на потребностях пользователя и обычно следует формату «Как [тип пользователя], я хочу [действие], чтобы [цель]». Такой подход помогает командам сосредоточиться на ценности, которую продукт приносит пользователю, а не на технических аспектах.

  Таким образом, use case более детализирован и охватывает все возможные сценарии взаимодействия, тогда как user story упрощает процесс, акцентируя внимание на конечном результате и потребностях пользователя.

Определение и необходимость использования сценариев взаимодействия

Сценарий использования представляет собой изложение того, каким образом пользователь взаимодействует с программным обеспечением для достижения определенной цели. В нем детализируются действия, которые предпринимает пользователь, ответы системы на эти действия и итоговые результаты, к которым это приводит.

К примеру, организация принимает решение разработать приложение для вызова такси. Сценарий использования будет иллюстрировать процесс взаимодействия пользователей — начиная с главного экрана и заканчивая завершением поездки с возможностью оставить отзыв. Подробное изложение позволяет командам разработчиков и дизайнеров осознать, каким образом должна функционировать система и какие именно возможности необходимо внедрить.

На этапе начального проектирования use case формирует общее понимание программного обеспечения: какие аспекты являются ключевыми для пользователей, какие ограничения необходимо учитывать, как должно функционировать приложение или веб-ресурс, какие возможные ошибки могут возникнуть и какие действия следует предпринять в таких ситуациях, и многое другое. В дальнейшем эти сценарии служат основой для тестирования — с их помощью проверяют, соответствует ли работа системы ожиданиям пользователей.

Читайте также:

SDLC, или Жизненный Цикл Разработки Программного Обеспечения, представляет собой структурированный процесс, который охватывает все этапы создания программного продукта. Этот цикл начинается с начального анализа и планирования, после чего следует проектирование системы. На следующем этапе разработчики приступают к написанию кода, а затем программное обеспечение проходит тестирование на предмет выявления ошибок и недочетов.

После завершения тестирования, система запускается в эксплуатацию, а также проходит этап поддержки и обновления, чтобы обеспечить ее стабильную работу и актуальность. Важно отметить, что SDLC не является линейным процессом; он может включать в себя повторяющиеся итерации, в зависимости от полученных результатов и отзывов пользователей.

Таким образом, жизненный цикл разработки ПО представляет собой комплексный и динамичный процесс, который гарантирует, что конечный продукт соответствует требованиям и ожиданиям пользователей.

Рассмотрим несколько примеров, в которых применяются сценарии использования:

• Разработка интернет-магазина требует тщательной проработки различных сценариев. Важно описать процесс, по которому покупатель выбирает товар и производит его оплату, а также предусмотреть действия в случае, если товар отсутствует на складе или транзакция не была успешно завершена. Это поможет учесть все потенциальные ситуации и нюансы, которые необходимо будет проверить в ходе разработки и тестирования платформы.
• Разработка мобильного приложения, например, для освоения иностранных языков. Пример использования будет включать в себя процесс регистрации пользователя, авторизацию, восстановление пароля и управление настройками профиля. В профиле можно указать текущий уровень знания языка, цели обучения, а также задать напоминания о занятиях и прочие параметры. Сценарии использования должны охватывать взаимодействие с настройками профиля, а также отображение ошибок, например, в случае недоступности сервиса и подобных ситуаций.

Процесс разработки сценариев использования системы

Для того чтобы создать качественный сценарий использования, который будет полезен в процессе разработки и тестирования, необходимо пройти через четыре этапа, следующих один за другим. Сначала следует собрать информацию о программном обеспечении, затем представить задачи в виде общей диаграммы. После этого нужно подробно проработать сценарии, а в завершение — запланировать их проверку и при необходимости внести уточнения. Рассмотрим каждый из этих этапов более детально.

На начальном этапе разработки use case основная задача заключается в том, чтобы определить бизнес-цели, которые имеют значение для заказчика. Обычно эту задачу решает бизнес-аналитик или продакт-менеджер. В процессе сбора данных может стать очевидным, что необходимо, к примеру, увеличить объем заказов, оптимизировать время обслуживания или улучшить уровень удовлетворенности клиентов.

Далее внимание уделяется ожиданиям пользователей — что именно они хотят получить от нашего программного обеспечения: возможность выбора тарифного плана, упрощенный процесс оплаты или что-то ещё. На этом этапе к процессу подключаются системный аналитик или продакт-менеджер, которые проводят интервью с пользователями, изучают их взаимодействие с системой и преобразуют полученные данные в ясные и конкретные требования.

После тщательного изучения собранной информации системный аналитик формулирует полное описание задачи, обозначая потенциальные сценарии, но не углубляясь в их подробности. В этом процессе он прибегает к языку UML, который представляет собой свод норм для создания визуальных диаграмм. Главное преимущество данного подхода заключается в том, что графические материалы будут доступны для понимания всем, кто знаком с данным языком. UML предполагает наличие определённых правил, регулирующих использование различных элементов, таких как стрелки, круги, квадраты и прочие фигуры.

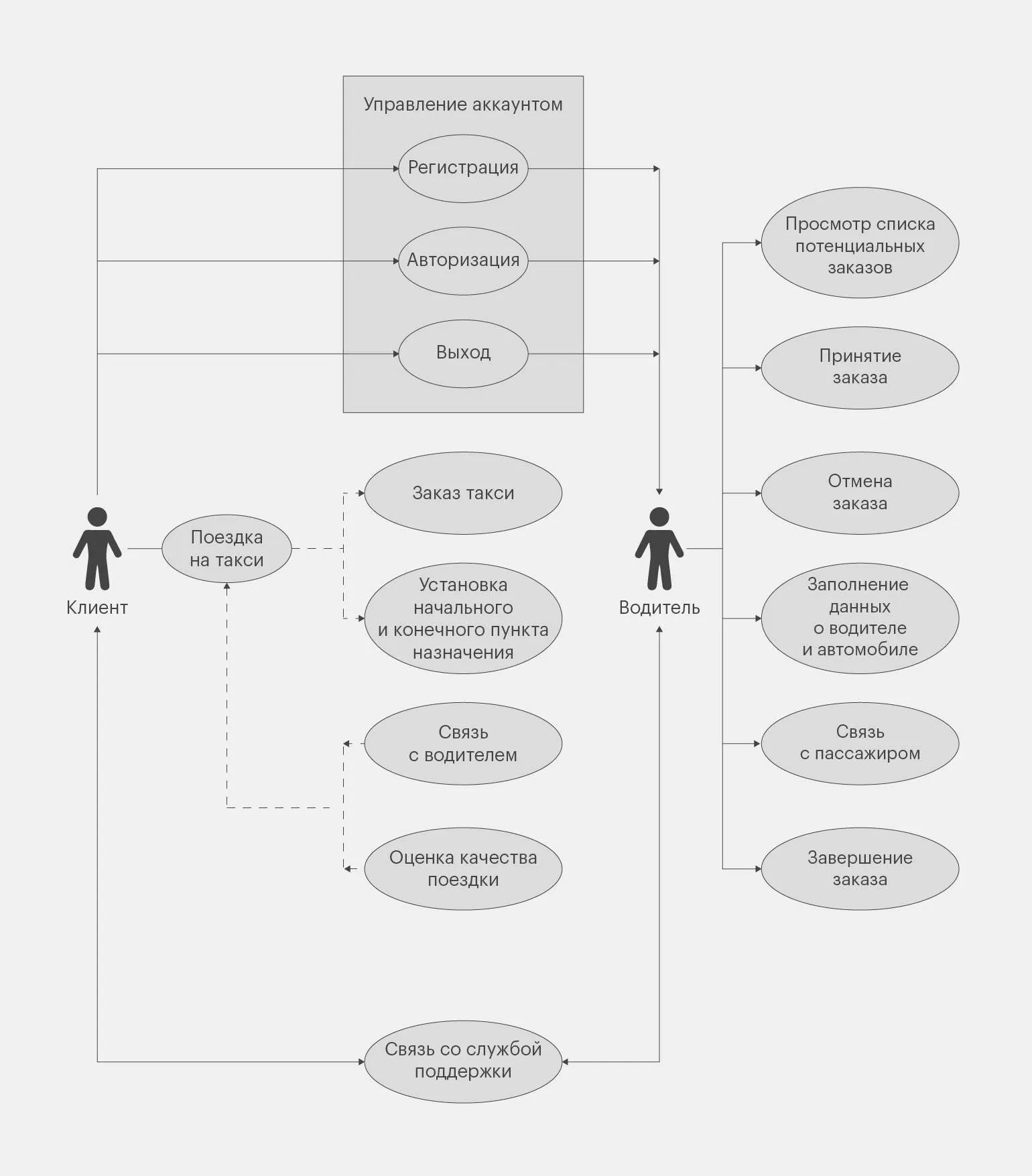

Диаграмма использования иллюстрирует всех участников, вовлеченных в процесс, а также их взаимодействие с программным обеспечением. Акторы представлены в виде человечков, действия отображаются овальными фигурами, а связи между ними обозначаются стрелками с краткими пояснениями.

Читайте также:

UML, или Унифицированный Язык Моделирования, представляет собой стандартный способ визуализации, спецификации и документирования программных систем. Он позволяет разработчикам и архитекторам четко представлять структуру и поведение программного обеспечения, а также облегчает общение между участниками проекта.

Основная цель UML заключается в упрощении процесса проектирования, предоставляя обширный набор графических нотаций и диаграмм, которые отображают разные аспекты системы. Это может включать диаграммы классов, последовательностей, состояний и многие другие, каждая из которых служит для конкретных целей.

Использование UML значительно улучшает понимание и анализ требований, помогает в планировании архитектуры и обеспечивает более эффективное управление изменениями в процессе разработки. Благодаря своей универсальности, UML нашел применение не только в программировании, но и в других областях, таких как бизнес-анализ и управление проектами.

По завершении разработки диаграммы следует перейти к детальному изложению каждого сценария в текстовом виде. Описание сценария использования, как правило, включает в себя несколько ключевых компонентов:

• Название. Краткое изложение сути мероприятия.
• Акторы представляют собой участников, которые взаимодействуют с системой. К ним могут относиться как люди, например, покупатели в онлайн-магазинах, так и различные программы, такие как платежные сервисы, а также устройства. Важно составить полный список всех акторов, чтобы четко осознать, кто именно выполняет какие действия, и не упустить их проработку на следующих этапах.
• Основной процесс событий представляет собой ключевой сценарий, описывающий функционал системы в стандартных условиях. К примеру, пользователь вводит свои учетные данные, такие как логин и пароль, после чего система осуществляет проверку этих данных, и в результате открывается личный кабинет.
• Альтернативные потоки представляют собой сценарии, которые могут отличаться от основного. К примеру: если пользователь вводит неправильный пароль, система выдает сообщение об ошибке и предлагает сделать попытку еще раз.
• Предварительные условия. Это те требования, которые необходимо выполнить до старта сценария. К примеру: «Пользователь успешно зарегистрирован в программном обеспечении и обладает логином и паролем».
• Постусловия представляют собой исход, который необходимо получить по завершении выполнения сценария. К примеру: «Пользователь успешно авторизовался в своем личном кабинете программного обеспечения».
• Исключения и ошибки представляют собой ситуации, которые возникают в условиях, выходящих за рамки обычного функционирования. К примеру, это может быть случай, когда сервер не отвечает на запросы или когда транзакция по оплате не была успешно завершена.
• Триггеры представляют собой определённые события, которые инициируют выполнение сценария. К примеру, это может быть ситуация, когда «пользователь кликнул на кнопку „Войти“».

По завершении написания сценариев необходимо провести их проверку, чтобы удостовериться, что все требования к программному обеспечению или его компонентам были учтены, а также что все ожидания соответствуют реальности. Для этой цели системный аналитик проводит обсуждение use case с заказчиком.

Затем сценарии обсуждаются в кругу команды, включающей разработчиков, дизайнеров и тестировщиков. Это делается для того, чтобы учесть все потенциальные действия пользователей, а также возможные вариации от основного хода событий.

Виды use case

Один и тот же сценарий использования можно рассматривать как с бизнес-угла зрения, так и с точки зрения общей системы.

Бизнес-сценарий представляет собой описание задачи с точки зрения клиента и пользователей. В этом документе акцент делается на цели и ожидаемом результате, избегая технических нюансов, чтобы ясно отразить потребности бизнеса. К примеру, можно сказать: «Клиент делает заказ в онлайн-магазине: он выбирает товар, производит оплату и получает подтверждение». При этом не раскрываются детали работы платёжной системы или используемого кода; главное здесь — достигнутый результат.

Системный сценарий ориентирован на разработчиков и тестировщиков. Он иллюстрирует внутренние процессы программного обеспечения: какие проверки осуществляются, куда направляются запросы, а также как приложение или веб-сайт справляются с ошибками. Пример такого описания может быть следующим: «Система осуществляет проверку наличия товара на складе, производит расчёт доставки, передаёт информацию в платёжный шлюз, обрабатывает возникающие ошибки и формирует письмо с подтверждением заказа».

Вкратце: бизнес-сценарий описывает, какие проблемы будет адресовать продукт, в то время как системный сценарий объясняет, каким образом будет осуществляться их решение.

Помимо этого, сценарии можно классифицировать по степени проработки на два типа:

• Высокоуровневые описания представляют собой общее представление концепции, не углубляясь в детали.
• Тщательно анализируются все действия пользователя, а также ответные реакции системы, включая редкие ситуации и возможные ошибки.

Как определиться с форматом? На начальном этапе проекта создаются бизнес-сценарии, которые служат основой для обсуждения с заказчиком его требований и ожиданий, а также для их согласования. Когда разработка переходит в активную стадию, внимание фокусируется на системных и детализированных сценариях. Эти сценарии необходимы программистам и тестировщикам, чтобы четко разобраться в необходимых действиях и их последовательности.

Пошаговое руководство по созданию use case

Не существует универсальных образцов для сценариев использования, поскольку различные организации разрабатывают их в соответствии с особенностями своего программного обеспечения. Основной задачей является создание четко структурированного документа, который обеспечит единую картину конечного продукта для команды разработчиков, будь то отдельные функции приложения или веб-сайта, или же проект в целом.

Давайте проанализируем ключевые компоненты, которые обычно присутствуют в описании сценария использования.

В первую очередь, системный аналитик устанавливает границы системы, определяя её основные обязанности и то, что не входит в её функционал. Это важно для осознания выполняемых ею задач и взаимодействий, которые она имеет с пользователями, другими сервисами или различными устройствами.

Установление границ позволяет избежать углубления в ненужные аспекты и сэкономить ресурсы на их анализ. К примеру, в контексте приложения для такси в рамках конкретного сценария использования можно рассмотреть такие функции, как заказ поездки, процесс оплаты и отображение карты города, в то время как управление автопарком или маршрутизация не обязательно подлежат детальному описанию.

Важно точно установить, кто именно принимает участие в сценарии использования. Существуют первичные акторы, инициирующие процесс и для которых итоговый результат имеет значительное значение, а также вторичные акторы, которые присоединяются к процессу на более поздних этапах. Актором может выступать не только человек, но и, к примеру, платёжная система.

Когда актеры определены, важно выяснить их желания и потребности. Цель должна быть четкой и приносить пользу участникам. Обычно она формулируется в виде конструкции «глагол + объект»: к примеру, «сделать заказ», «войти в систему» или «попросить помощь».

Наличие четко обозначенной цели позволяет сконцентрироваться на главной задаче сценария, избегая погружения в технические нюансы.

Это обычный процесс, который проходит гладко. Постепенно аналитик фиксирует поступки участников и отклики программного обеспечения.

Рекомендации по разработке ключевого сценария:

• 1. Обеспечьте выполнение поставленных задач.
  2. Проанализируйте собранные данные.
  3. Разработайте стратегию для достижения целей.
  4. Определите ключевые показатели эффективности.
  5. Проведите оценку результатов работы.
  6. Установите временные рамки для реализации проекта.
  7. Подготовьте отчет о проделанной работе.
• Каждое действие представляет собой элементарный процесс: «Пользователь указывает адрес», «Система осуществляет проверку на наличие автомобиля рядом» и подобные операции.
• На данный момент ошибки не принимаются во внимание. Мы не обращаем внимания на возможность их возникновения.
• Сценарий необходимо завершать логически, чтобы пользователь смог достичь своей цели.

В данном контексте рассматриваются возможные отклонения от заданного маршрута, включая ошибки, отмены и другие сценарии. На каждом этапе аналитик анализирует потенциальные проблемы и разрабатывает стратегию, определяющую, как система должна отреагировать на возникшие ситуации.

Крайне важно четко обозначить параметры, при которых осуществляется переход к альтернативному сценарию, а также предоставить инструкции для возврата к основному варианту или завершения взаимодействия пользователя в случае возникновения ошибки.

После того как основные и альтернативные сценарии будут завершены, важно проверить, чтобы их описание было согласованным и последовательным. Необходимо удостовериться в отсутствии противоречий и лакун, которые могут привести к ошибкам в процессе выполнения.

Сначала проверяется, насколько согласованы действия участников и установленные границы системы: существуют ли действия, которые выполняются пользователями, не имеющими соответствующих прав? После этого анализируется, охватывают ли предусмотренные сценарии все возможные ситуации: учитываются ли ошибки и неожиданные сбои?

Затем аналитик анализирует переходы между различными ветвями сценария. Если существует возможность возвращения пользователя из альтернативного пути к основному, это необходимо четко указать. Каждый сценарий должен завершаться конкретным состоянием системы, будь то успешный результат или ошибка.

Затем этот сценарий использования представляется команде, включающей разработчиков, тестировщиков и клиента, с целью выявления возможных несоответствий, которые могут быть упущены. Важно также удостовериться, что изложение материала является понятным. Если это не так, стоит рассмотреть возможность разделения на несколько связанных сценариев использования или подзадач, что поможет сохранить ясность и управляемость описания.

Примеры use case

Давайте рассмотрим несколько упрощённых примеров использования, взятых из различных областей: корпоративной системы, онлайн-магазина и мобильного приложения.

Тема: Процесс входа пользователя в систему.

Акторы:

• пользователь;
• Система проверки подлинности.

Предусловия:

• пользователь зарегистрировался или имеет возможность войти в систему в качестве гостя;
• необходимая информация (логин и пароль или токен) в наличии.

Основной сценарий:

• Посетитель переходит на страницу авторизации на веб-сайте.
• Пользователь вводит свои учетные данные, включая логин и пароль.
• Система осуществляет проверку информации.
• При условии, что информация введена верно, система перенаправляет пользователя на главную страницу.
• Сценарий был успешно завершён.

Альтернативные варианты развития событий:

• Когда пользователь вводит неправильный пароль, программа выводит сообщение об ошибке и предлагает попробовать ввести пароль заново.
• В случае, если пользователь не помнит свой пароль, он имеет возможность кликнуть на кнопку «Забыли пароль» и пройти процедуру восстановления, используя электронный адрес, который уже зарегистрирован в системе.

Постусловия:

Пользователь либо имеет авторизацию и получает доступ к возможностям корпоративной системы, либо сталкивается с ясным сообщением об ошибке, содержащее рекомендации по её исправлению.

Процесс оформления заказа.

Акторы:

• клиент (покупатель);
• система магазина;
• служба доставки;
• система оплаты.

Предусловия:

• пользователь зашел в свой аккаунт или оформил заказ без регистрации.
• Товары, которые необходимо приобрести, помещены в корзину.
• клиентам предлагаются различные варианты оплаты и доставки, доступные в их регионе.

Основной сценарий:

• Покупатель просматривает содержимое своей корзины и подтверждает выбор товаров.
• Определяет место, куда будет отправлена посылка.
• Определяется метод расчета.
• Система производит расчет стоимости доставки, а также определяет общую сумму к оплате.
• Заказ подтверждён клиентом.
• Система инициирует запрос к платёжной системе.
• Когда платёжная система подтверждает транзакцию, заказ получает статус оплаченного. В результате этого осуществляется оповещение как склада, так и службы доставки. Клиент обязательно получает уведомление о подтверждении оплаты на свою электронную почту или через приложение.

Разные варианты развития событий:

• В случае, если какой-либо товар не доступен на складе, система предоставляет пользователю возможность либо удалить его из корзины, либо выбрать подходящий аналог.
• В случае, если платеж не был одобрен, клиент получает сообщение об этом и рекомендацию использовать альтернативную карту или иной метод оплаты.
• В случае неверного ввода адреса доставки пользователю будет показано сообщение об ошибке, а также предоставлено окно для исправления введённых данных.

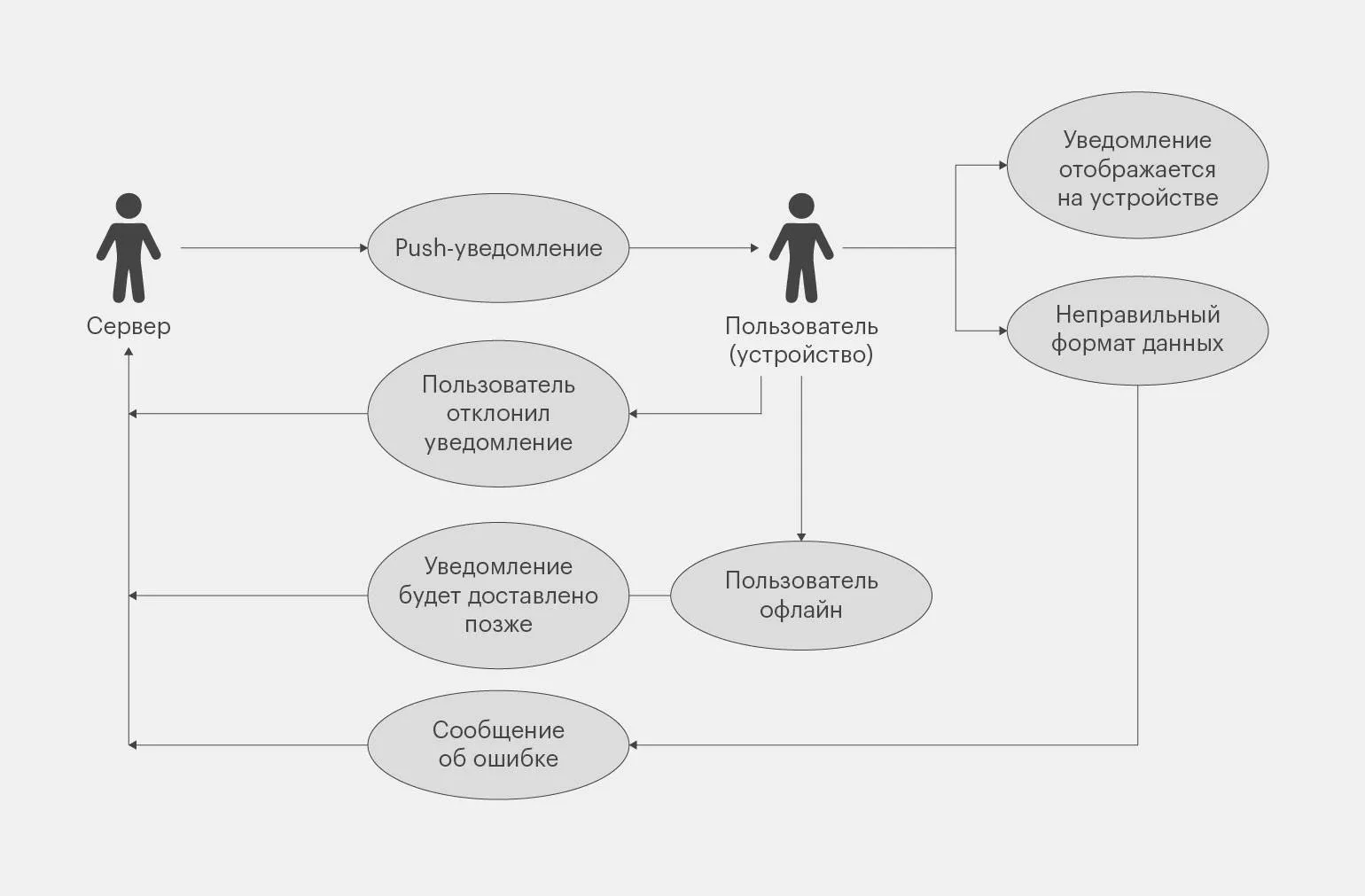

Название: Посылка push-уведомления пользователю.

Акторы:

• серверная часть приложения;
• пользователь (аппаратное средство).

Предусловия:

• пользователь загрузил и установил приложение;
• активировал возможность получения push-уведомлений в параметрах операционной системы;
• Существует событие, которое должно активировать уведомление, например, получение нового сообщения, начало акции или что-то иное.

Основной сценарий:

• На сервере происходит генерация события, к примеру, это может быть новая акция или сообщение.
• Сервер создает элементы уведомления, включая заголовок, основной текст, ссылки и прочие компоненты.
• Уведомление передается сервером посредством push-сервера, такого как FCM, APNS и подобных.
• Устройство пользователя получает сигнал о новом уведомлении.
• На экране устройства появляется уведомление.
• Пользователь кликает на уведомление.
• Запускается приложение, на экране появляется информация о текущей акции.

Альтернативные варианты развития событий:

• Когда пользователь решает отключить уведомления, устройство не сможет их получить. Хотя программное обеспечение может зафиксировать факт отправки уведомления, информация о том, что оно не было доставлено, также может быть сохранена в журнале.
• Если устройство временно недоступно или не подключено к Интернету в момент отправки сообщения, уведомление будет доставлено, как только устройство восстановит соединение.
• В случае, когда уведомление не соответствует правильному формату данных для отображения на устройстве, оно не будет показано. Сервер обязан зарегистрировать этот инцидент, чтобы впоследствии можно было устранить проблему.

Наиболее востребованные инструменты и платформы для разработки сценариев использования

Наиболее эффективным способом создания сценариев является использование специализированных сервисов. Эти инструменты обеспечивают возможность быстро разрабатывать диаграммы на основе принципов UML, а также сохранять их в рамках проекта и совместно работать над ними с коллегами.

Draw.io представляет собой бесплатный редактор для создания диаграмм, доступный как в интернете, так и в виде настольного приложения. Он функционирует непосредственно в браузере и не требует создания учетной записи, однако наличие аккаунта позволяет подключить синхронизацию с Google Drive или другими облачными платформами.

В библиотеке Draw.io представлены уже готовые элементы для создания UML-диаграмм: здесь можно найти символы для актеров, овальные фигуры для обозначения действий, рамки для систем и стрелки, отображающие связи между компонентами. Пользователь может как самостоятельно создать схему, так и воспользоваться готовыми шаблонами для повышения эффективности работы. Однако стоит учитывать, что поддержание актуальности сложной документации требует ручного вмешательства, так как автоматического обновления диаграмм не предусмотрено.

Читайте также:

Draw.io является удобным инструментом для разработки диаграмм и схем, который предлагает пользователям широкий набор функций. Этот веб-приложение позволяет создавать визуальные представления различных идей, процессов и структур, что делает его незаменимым для специалистов в разных областях.

Одной из ключевых особенностей Draw.io является его доступность. Пользователи могут работать в браузере без необходимости установки дополнительных программ, что обеспечивает легкий доступ с любого устройства, подключенного к интернету. Платформа поддерживает совместную работу, что позволяет нескольким людям одновременно редактировать один и тот же документ, упрощая процесс взаимодействия в командах.

Интерфейс приложения интуитивно понятен и предлагает множество инструментов для рисования, включая фигуры, линии и текстовые блоки. Также доступно множество шаблонов, что значительно ускоряет процесс создания диаграмм. Пользователи могут легко настраивать элементы, изменять их размеры, цвета и стили, что позволяет добиться желаемого визуального оформления.

Кроме того, Draw.io поддерживает интеграцию с различными облачными хранилищами, такими как Google Drive и Dropbox, что обеспечивает удобное сохранение и обмен файлами. Это позволяет пользователям не только сохранять свои работы, но и делиться ими с другими, что делает процесс работы более гибким.

В целом, Draw.io представляет собой мощный и многофункциональный инструмент для создания диаграмм, который подходит как для профессионалов, так и для любителей. Его простота в использовании, возможность совместной работы и широкий спектр функций делают его отличным выбором для визуализации идей и информации.

Lucidchart представляет собой облачную платформу, предназначенную для командной работы, которая позволяет пользователям создавать UML-диаграммы и мгновенно делиться ими с другими участниками. В этом сервисе доступны разнообразные шаблоны, а также имеется функция, позволяющая преобразовывать текстовые описания в диаграммы. К примеру, аналитик может изложить шаги процесса, и система автоматически сгенерирует из этого последовательную диаграмму.

Данный инструмент совместим с Google Drive, Confluence и Jira, что делает его популярным среди крупных команд, для которых важна интеграция с различными сервисами. Следует отметить, что большинство функций доступно исключительно при использовании платных тарифных планов.

PlantUML представляет собой инструмент, ориентированный на пользователей, которые отдают предпочтение текстовому описанию диаграмм вместо визуальных элементов. В этом сервисе диаграммы формулируются с помощью кода — лаконичных строк, таких как actor User, usecase «Login», User —> (Login). Затем программа преобразует этот код в UML-диаграмму. Полную документацию можно найти на официальном сайте программы.

Схемы, созданные с помощью PlantUML, могут быть размещены в репозитории наряду с исходным кодом, а также подвергаться версионированию и автоматическому обновлению. Однако стоит отметить, что у данного инструмента отсутствует графический интерфейс: пользователю необходимо освоить синтаксис, и в результате визуальные представления схем оказываются менее сложными по сравнению с теми, что создаются в специализированных редакторах.

Каждый из инструментов предназначен для выполнения определённых задач. Если необходимо быстро и без затрат создать диаграмму use case, то стоит обратить внимание на Draw.io. Lucidchart станет отличным решением для команд, для которых важны возможности интеграции и совместной работы. PlantUML представляет собой удачный выбор, когда диаграммы нужно хранить вместе с кодом, и аналитик предпочитает описывать процессы текстом, а не использовать графические средства.

Сравнение: use case и user story – ключевые отличия

Эти два термина нередко воспринимают как синонимы, однако на самом деле они представляют собой различные инструменты, предназначенные для решения своих уникальных задач.

Пользовательская история представляет собой лаконичное изложение требований пользователя к продукту и его назначению. Она служит основой для определения задачи с точки зрения конечного пользователя, позволяя команде осознать, какую ценность приносит конкретная функция или продукт в целом.

Структура пользовательской истории достаточно лаконична и выглядит следующим образом: «Как [роль], я стремлюсь [цель], чтобы [результат]». К примеру: «Как клиент, я хочу иметь возможность добавлять товары в избранное, чтобы потом вернуться к ним». В отличие от сценариев использования, для пользовательских историй не разрабатываются детализированные пошаговые инструкции и не создаются диаграммы. Основное внимание уделяется краткому описанию того, что именно ожидает пользователь в конечном итоге.

На стадии планирования продукта формируются пользовательские истории. Продакт-менеджер или аналитик собирает эти истории, определяет их приоритетность и создает бэклог, который включает перечень функций, требующих реализации. Затем каждая из историй преобразуется в более детализированные сценарии, макеты и конкретные задачи для команды разработки.

В реальной практике use case и user story прекрасно дополняют друг друга. User story определяет общее направление, указывая, что именно требуется пользователю и с какой целью. В свою очередь, use case подробно описывает, как система должна реагировать на действия пользователя, а также какие возможные исключения следует принимать во внимание.

Для получения дополнительных увлекательных материалов о программировании присоединяйтесь к нашему каналу в Телеграм!

Читайте также:

• UML, или Unified Modeling Language, представляет собой язык визуального моделирования, который применяется в области разработки программного обеспечения. Его основная цель заключается в стандартизации и упрощении процесса проектирования, позволяя разработчикам и архитекторам создавать наглядные модели систем.

  Использование UML помогает командам лучше понимать структуру и функциональность разрабатываемых приложений. С помощью различных диаграмм, таких как диаграммы классов, последовательностей и взаимодействий, можно визуализировать взаимосвязи между компонентами системы, а также их поведение.

  Кроме того, UML способствует более эффективной коммуникации между участниками проекта, так как предоставляет общую визуальную нотацию, понятную всем, кто вовлечен в процесс разработки. Таким образом, применение UML не только упрощает процесс проектирования, но и повышает качество конечного продукта, обеспечивая его соответствие требованиям пользователей и бизнес-целям.

• Обучение программированию для детей: как начать, как пробудить интерес и есть ли в этом смысл.
• Верификация представляет собой процесс подтверждения точности и достоверности информации или данных. Она играет ключевую роль в различных сферах, включая научные исследования, разработку программного обеспечения и финансовые операции. Основная цель верификации заключается в обеспечении уверенности в том, что результаты, выводы или системы функционируют так, как задумано. Это помогает минимизировать ошибки, повысить доверие пользователей и улучшить общую эффективность процессов. В конечном итоге, верификация необходима для создания надежных и качественных продуктов и услуг.

Узнайте больше увлекательной информации о кодировании в нашем телеграм-канале. Присоединяйтесь к нам!
